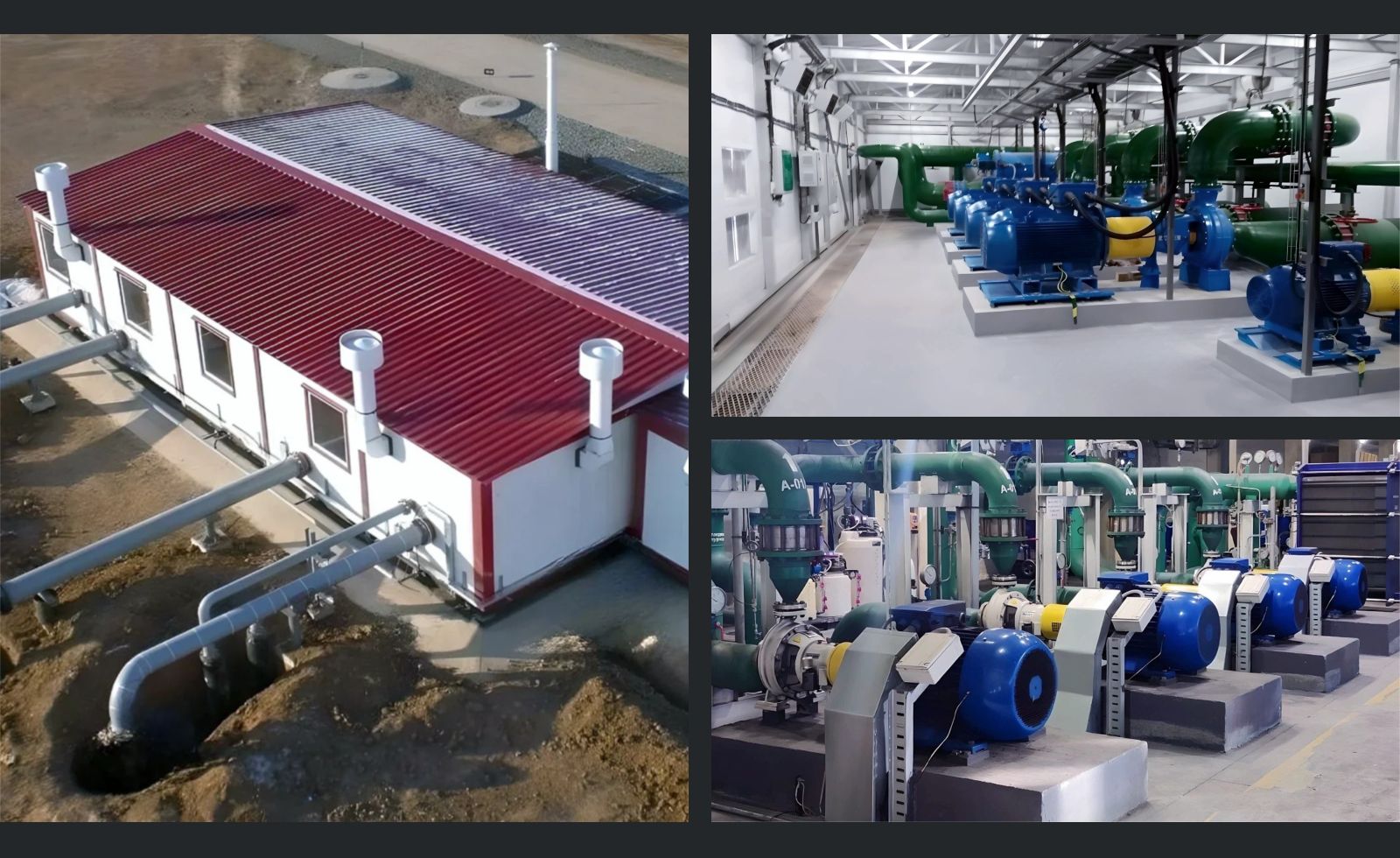

Блочно-модульная насосная станция: как запустить стабильное водоснабжение в сжатые сроки
Инженерным системам сегодня нужны решения, которые так же быстро монтируются, как и окупаются. Эту задачу решает блочно модульная насосная станция: готовые секции на раме, укомплектованные насосами, трубной обвязкой, автоматикой и телеметрией. Модули собираются на заводе, проходят испытания, а на площадке требуют лишь подключения к магистралям и электропитанию. Такой подход сокращает строительные риски, упрощает согласования и позволяет точнее планировать бюджет. А когда объект растёт, станцию не приходится «перекраивать»: добавляется очередной блок — и система масштабируется без остановки потребителей.
Почему «модуль» выигрывает у «капитала»: скорость, качество и предсказуемость
Традиционная КНС — это длинная стройка с десятками смежников. В модульном формате критические операции вынесены на завод: сварка, испытания под давлением, настройка частотных приводов, алгоритмов и защиты. Качество выше, потому что всё собирается в контролируемых условиях, а документация привязана к серийному номеру блока. На площадке остаётся подготовить основание, выполнить подводы и подключить шкаф управления — неделя-две вместо месяцев. Важно и то, что модули поставляются с утеплением, вентиляцией, шумопоглощением и противопожарными решениями, поэтому эксплуатация предсказуема и не зависит от сезонных «сюрпризов» климата и персонала.
Состав станции: от гидравлики до цифрового диспетчерского контура
Сердце БМНС — насосные агрегаты с частотно-регулируемым приводом: они удерживают напор без «пилы» и экономят энергию в непиковые часы. На напорной линии работают обратные и запорные клапаны, демпфирующие гидроудар; на всасе — фильтрация и контроль сухого хода. Тепло-шумоизоляция и антикоррозионные покрытия продлевают ресурс корпуса. За устойчивость отвечает автоматика: ПЛК, датчики давления и расхода, модемы SCADA/IIoT для удалённого мониторинга и тревог. В едином шкафу находятся силовые аппараты, УЗО, защита от перенапряжений и резерв питания. Такой «конвейер» технологий превращает ежедневную эксплуатацию в рутину, а не в «тушение пожаров».
- Насосы с ЧРП и плавным пуском для энергоэффективности.
- Арматура с антивибрационными вставками и защитой от гидроудара.
- Датчики давления/расхода, защита от сухого хода и кавитации.
- Шкаф управления: ПЛК, телеметрия, аварийные сценарии.
- Тепло-/шумоизоляция, вентиляция, противопожарные секции.
Проект и монтаж: как пройти путь от ТЗ до воды «в трубе»
Первый шаг — гидравлический расчёт: требуемый напор, суточные/часовые пики, запас по N+1. Затем выбирают насосные кривые, диаметры, схему обвязки и защиту от гидроудара. Архитектура управления фиксирует уровни тревог и логику работы при авариях (падение напряжения, отказ датчиков, переполнение). Заводская сборка включает FAT-испытания, после доставки выполняются SAT-тесты: интеграция с сетями, настройка ЧРП, проверка SCADA и сценариев. Монтаж превращается в «инсталляцию»: установить блок, подключить трубопроводы и силовой кабель, выполнить заземление и обвязать датчики — затем провести пуск с обучением операторов и сдачей исполнительной документации.
Экономика жизненного цикла: где рождается окупаемость
БМНС экономит в трёх плоскостях. Капзатраты ниже за счёт заводского цикла и сокращения строительно-монтажных работ. Операционные затраты падают благодаря ЧРП и адаптивным алгоритмам: насосы не гоняют воду «вхолостую», работая по давлению и расходу. Стоимость простоя минимизируется модульностью и резервированием: отказ одного агрегата не останавливает систему. Плюс — удалённый мониторинг: аварии видны заранее, и вы успеваете реагировать до «ЧП». В результате владелец получает не просто «контейнер с насосами», а управляемый сервис давления и расхода — с понятными KPI по энергии, доступности и срокам вмешательств, закреплёнными в регламентах.
- Рассчитать напор/расход и выбрать схему N+1.
- Заложить ЧРП и антипомпажные сценарии.
- Настроить телеметрию, тревоги и регламент сервиса.
Итог деловит: блочно-модульная насосная станция — это способ быстро включить воду в нужном объёме и качестве, не превращая проект в долгострой. Готовая фабричная комплектация, промышленная автоматика и масштабируемая архитектура снижают риски, а энергоэффективность и прогнозируемый сервис делают стоимость владения понятной на годы вперёд. Выбирайте поставщика с заводскими испытаниями, прозрачной спецификацией и поддержкой пусконаладки — и станция станет не «железом во дворе», а надежной инфраструктурой вашего бизнеса.
